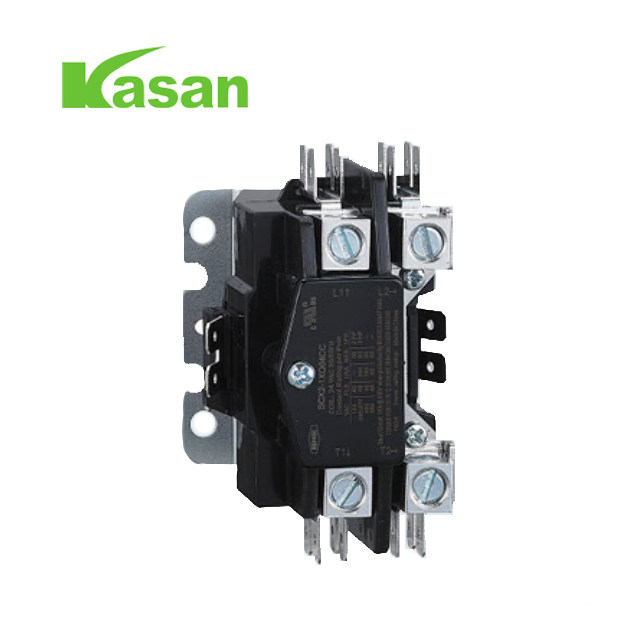

1P магнитни електрически AC 220V контактори за климатик

Обхват на приложение

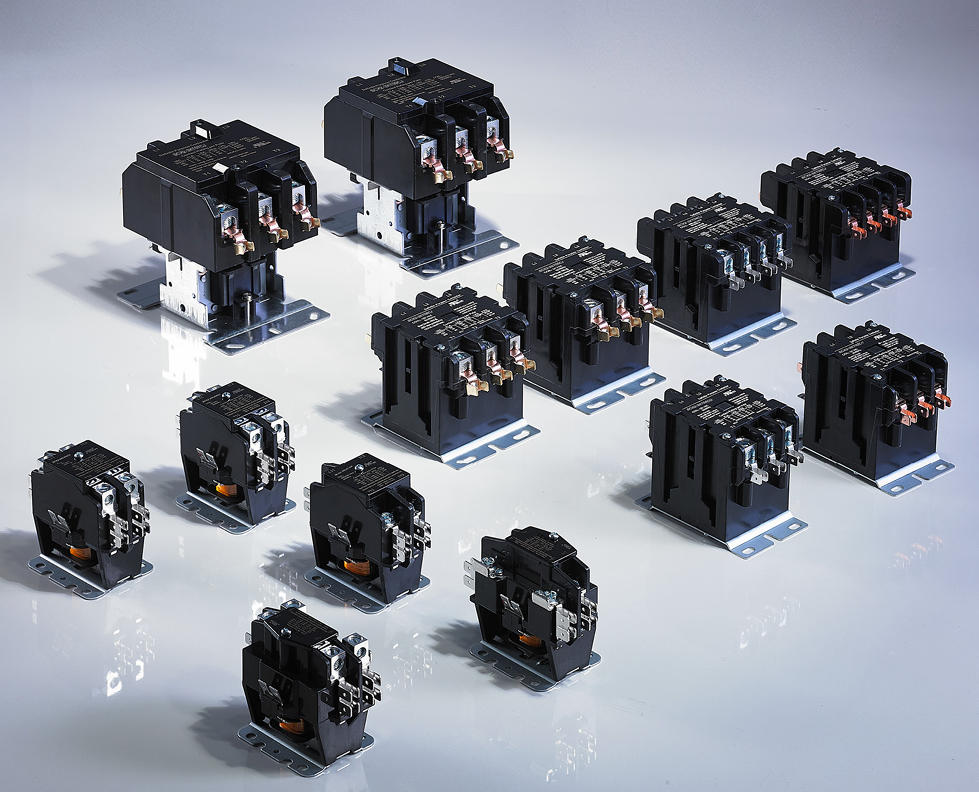

Серията SCX2 контактори с определено предназначение са подходящи за търговски приложения, включително климатици, охлаждане, резистивно отопление. осветление и много други инсталации, където е необходим контактор с ниска цена и висока производителност. Тези устройства предлагат гъвкавост и са проектирани да отговарят или надвишават

електрически и механични изисквания, определени от стандарта за контактори с определено предназначение на UL/CSA.

Оценки на електрическия контакт: 20A-90A

мощност на електрическата намотка: 24-60oV

жизнен рейтинг, 100 000 и 250 000 опции за цикъл.

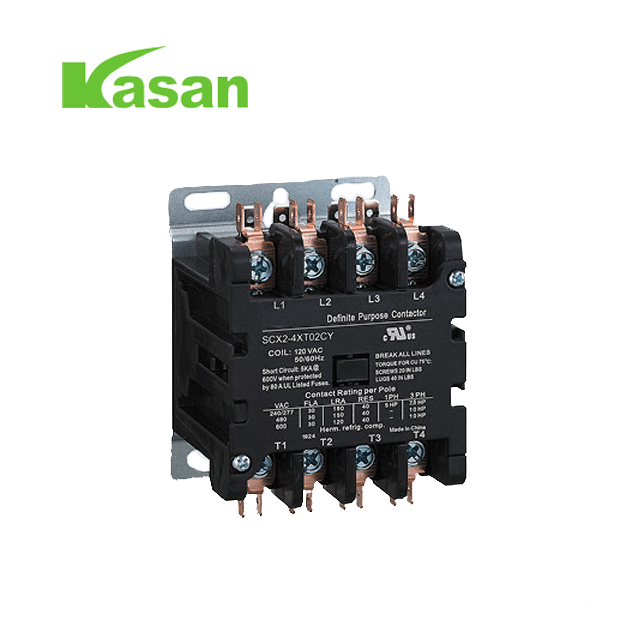

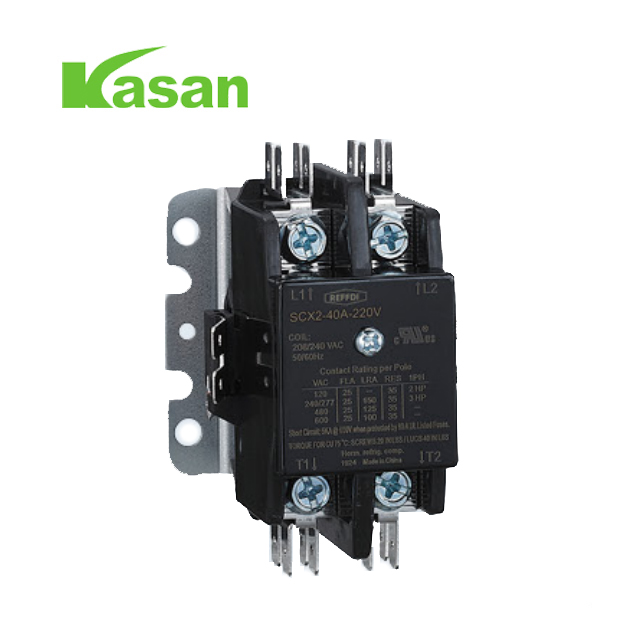

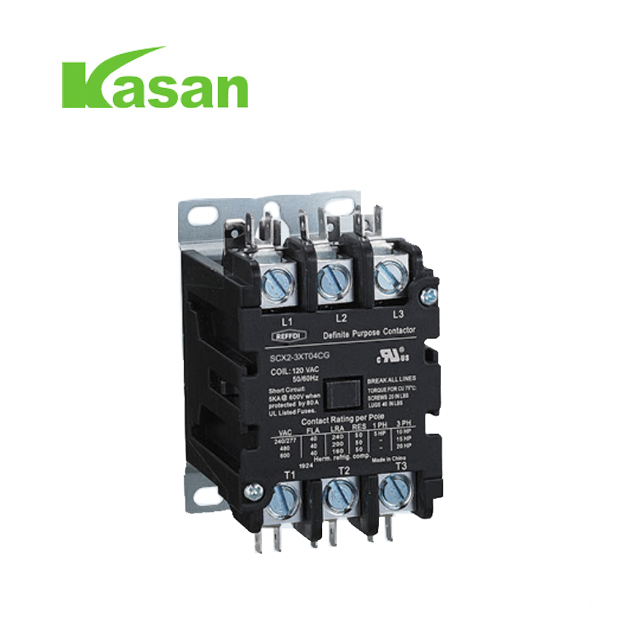

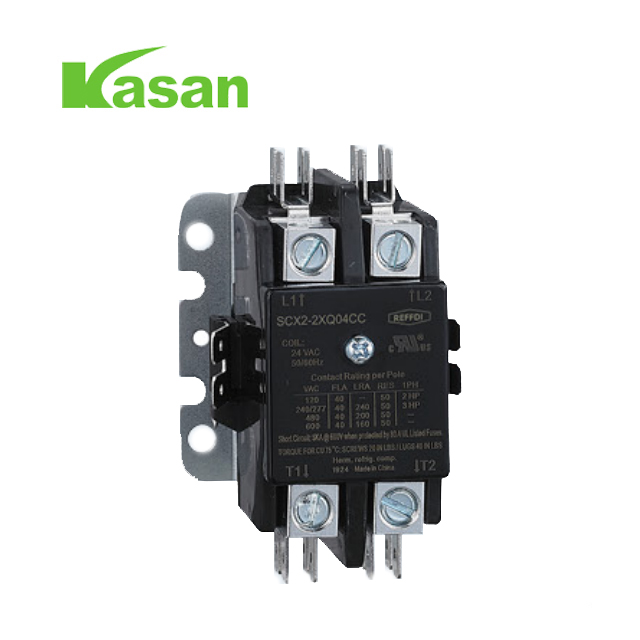

Опции: 1,2,3,4 полюса пасва на 24,120,240 и 480 VAC бобини широка гама от електрически номинални винтове,

връзки на кутия или притискаща плоча NEMA монтажна основа.

NO/NC комплекти крайни превключватели.

Теринации 10-32 cre 20, 25 и 30 FLA модели

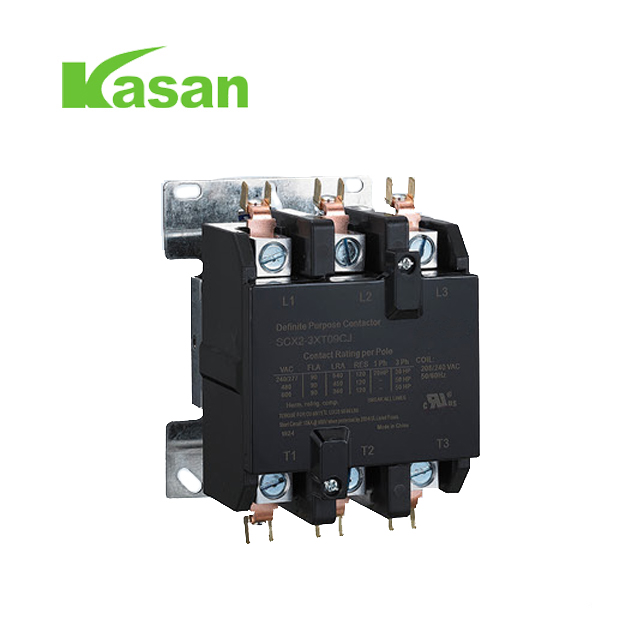

Box Lug-40, 50, 60,75 и 90 модели FLA

Температурен диапазон: - 40° F до + 150° F/- 40° C до + 65°C

Забележка:

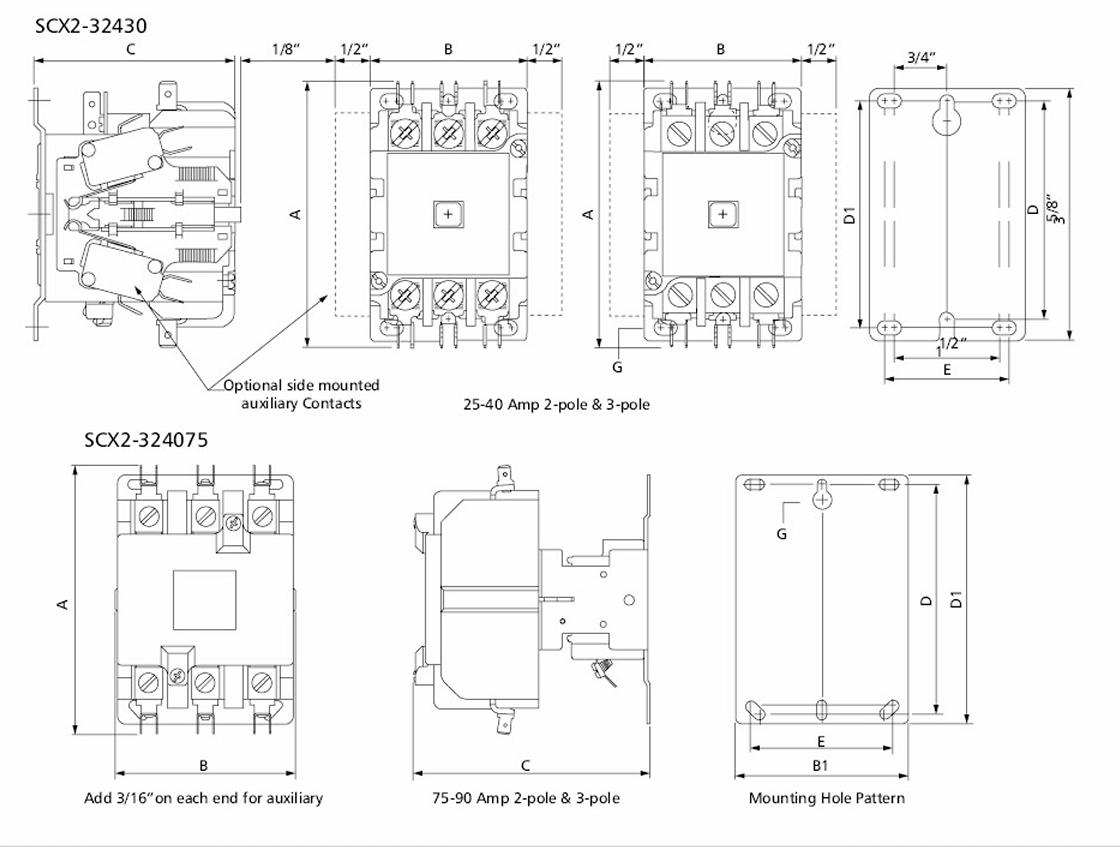

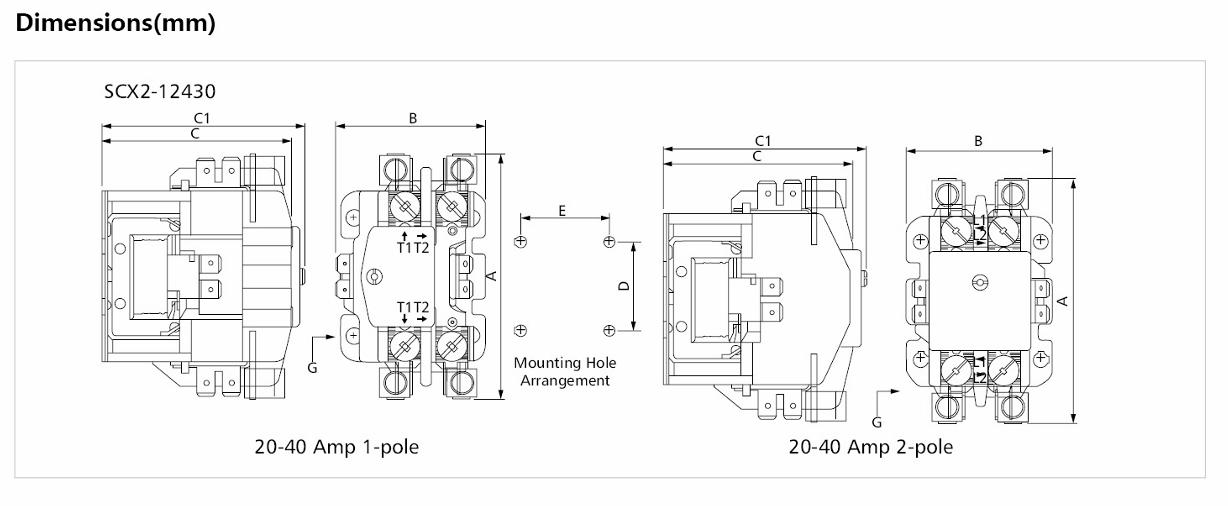

1. Допустимото отклонение на конектора за окабеляване без определени размери трябва да бъде в съответствие с 0,2 mm. 2. Заключващ момент на винта на главната верига за номинален ток 20-40FLA 182 полюса продукти: ВИНТОВЕ 22 IN-LBS/LUGS 40 IN-LBS Заключващ момент на винта на основната верига за номинален ток 20-40FLA 384 полюса и 50-60FLA продукти: 50 IN-LBS Заключващ момент на винта на главната верига за номинален ток 75-90FLA продукти: 50 IN-LBS

Заключващ момент на винта на спомагателния модул: 10 IN-LBS Момент на блокиране на винта на бобината за продукти с номинален ток 20-90FLA: 10 IN-LBS3. Терминалът на гнездото за бързо свързване трябва да отговаря на стандарта IEC60760 и да гарантира надеждна връзка между терминала и вложката, ако се използва вмъкнато окабеляване.
